Siglent Technologies Oscyloskop SDS6000L typu Low Profile

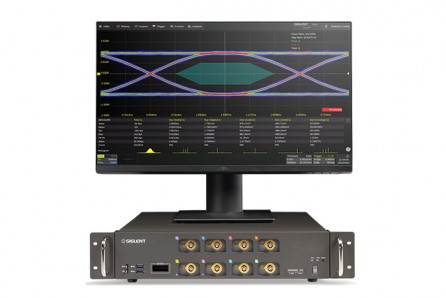

Siglent Technologies Oscyloskop SDS6000L typu Low Profile, foto 1Siglent Technologies Oscyloskop SDS6000L typu Low Profile, foto 2Siglent Technologies Oscyloskop SDS6000L typu Low Profile, foto 3Siglent Technologies Oscyloskop SDS6000L typu Low Profile, foto 4Siglent Technologies Oscyloskop SDS6000L typu Low Profile, foto 5
Siglent Technologies Oscyloskop SDS6000L typu Low Profile
<< do kategorii << poprzedni następny >>

Pliki do pobrania:

specyfikacja techniczna

549o:5172,5169,5168,5171,5170

Siglent Technologies Oscyloskop SDS6000L typu Low Profile - opis

Opis urządzenia

Seria oscyloskopów SIGLENT SDS6000L typu Low Profileumożliwia obsługę do 8 kanałów analogowych oraz 16 kanałów cyfrowychw zwartej i oszczędzajacej miejsce obudowie. Seria ta jest dostępna dla pasm 2 GHz / 1 GHz / 500 MHz, z możłiwością maksymalnego próbkowania 5 GSa/s (10 GSa/s ESR) dla każdego kanałuoraz możliwościa rejestracji do 500 Mpts/ch.

Seria SDS6000L  wykorzystuje technologię Siglent SPO ze współczynnikiem przechwytywania do 170,000 wfm/ s (normal mode, up to 750,000 wfm/s w trybie sekwencyjnym), 256-poziomów intensywności wyświetlania wraz z trybem temperatury barwowej. Dostępny jest także innowacyjny system wyzwalacza cyfrowego o wysokiej czułości i niskiej fluktuacji.  System wyzwalania wspiera liczne tryby magistrali szeregowej. Dostępne są również liczne narzędzia w postaci historii zapisu przebiegów, szukania i funkcji nawigacji, test maski, analiza jakości zasilania oraz analizy Eye/Jitter, pozwalające na rozszerzoną rejestrację przebiegów. Oscyloskop charakteryzuje też szeroki wachlarz funkcji pomiarowych i matematycznych oraz funkcja arbitralnego generatora przebiegów 25Mhz wraz dekoderem magistrali szeregowej.

SDS6000L może być uzywany jako stacjonarny oscyloskopprzez podłaczenie do zewnętrznego monitora oraz myszki.Może być również obsługiwany i kontrolowany zdalnieprzez interfejs LAN, z pomoca wbudowanego Web-serwera.

W kombinacji z  64-kanałowym modułem synchronizacj (SYN64), wiele jednostek modułowych SDS6000L może działać jako szybki system akwizycji, obsługujący do 512 kanałów. Pełna obsługa komend SCPI poprzez interfejs LAN 1000M umożliwia bardzo szybką akwizycje danych w testach automatycznych.



Cyfrowy oscyloskop SDS6000L - Low Profile

   -  model dostępny jest dla zakresów 500 MHz, 1 GHz, 2 GHz,
   -  seria obejmuje modele 8/4 -kanałowe + 1 zewnętrzny wyzwalacz,
   -  próbkowanie na kanał - 5 GSa/s (10 GSa/s ESR),
   -  pamięć  zapisu 500 Mpts,
   -  funkcja SYNC-64 umożliwia synchronizację do  64 jednostek SDS6000L,
   -  przechwytywanie przebiegu 750,000 wfm/s (w trybie sekwencyjnm)
  -  oscyloskop posiada wyzwalacz portu szeregowego oraz dekoder wspierając standardy: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT oraz  Manchester



Ceny:

SDS6208L - 136 240,00 PLN netto

SDS6108L - 106 460,00 PLN netto

SDS6058L - 78 540,00 PLN netto

SDS6054L - 34 340,00 PLN netto
