Pacific Power Source Zasilacz AC seria ASX

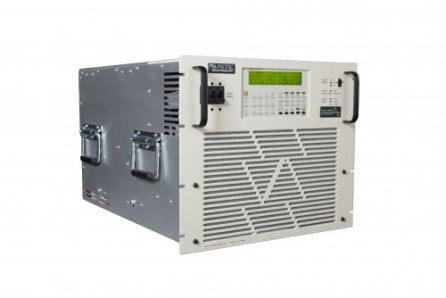

Pacific Power Source Zasilacz AC seria ASX, foto 1Pacific Power Source Zasilacz AC seria ASX, foto 2Pacific Power Source Zasilacz AC seria ASX, foto 3
Pacific Power Source Zasilacz AC seria ASX
<< do kategorii << poprzedni następny >>

Pliki do pobrania:

pobierz

pobierz

262o:361,362,363

Pacific Power Source Zasilacz AC seria ASX - opis

ASX to seria wysokiej klasy, impulsowych zasilaczy zmiennoprądowych (AC) amerykańskiej firmy  Pacific Power Source. W zależności od konfiguracji mogą dostarczać moc wyjściową z zakresu 1,5 kVa do 6 kVa. Dostępne są modele jedno- i trójfazowe. Parametry zasilaczy spełniają wysokie wymogi aplikacji w zakresie takich parametrów jak: napięcia wyjściowego, współczynnika mocy, temperatury.

Łatwość obsługi i kontroli zasilaczy doceniane są w wielu zastosowaniach, począwszy od prostych, ręcznie starowanych przemiennikach częstotliwości po analizę zakłóceń harmonicznych w sieci oraz programowaną analizę stanów przejściowych.

Przekształcanie energii w tych zasilaczach oparte jest na wysoko-częstotliwościowej modulacji szerokości impulsów, co w rezultacie zapewnia cichą pracę  przy niskiej temperaturze oraz zwiększenie wydajności pracy.

Wybrane parametry zasilaczy:

  • Częstotliwość wyjściowa regulowana w zakresie: od 15 do 1200 Hz, w zakresie pełnej mocy zasilacza.
  • Stabilizacja napięcia wyjściowego: 0.1% maksymalnej zmiany przy 10% zmianie na linii zasilającej.
  • Zniekształcenia: 0.25% THD w zakresie 15 do 200 Hz oraz 0.50% THD w zakresie 200 do 1200 Hz.
  • Tętnienia i szumy: -66 dB.
  • Czas odpowiedzi: 60 µsek. przy skokowym zmianie obciążenia (10-90%).
Model Moc VA Wyjścia Napięcia wyjściowe
(VRMS)
Prąd wyjściowy
(ARMS)
Prąd wyjściowy
(Apeak)
Wejścia Obudowa (U) Waga (Lbs/Kg)
115ASX 1500 132 16 35 3 65/30
120ASX 2000 150/300 20/14 90/45 3 75/34
140ASX 4000 135/270 32/16 90/45 5 120/55
315ASX 1500
132/264
132(VI-N)
12/6
4 na Ø
69/23
23 na 4 na Ø
3 60/27
320ASX 2000
135/270
135 (Vl-N)
12/20
7 na Ø
69/23
23 na 4 na Ø
3 85/37
345ASX 4500
135/270
135 (Vl-N)
36/12
12 na Ø
100/40
40 na Ø
5 170/77
360ASX 6000
135/270
135 (Vl-N)
48/16
16 na Ø
210/70
70 na Ø
5 180/82
3120ASX 12000
150/300
150 (Vl-N)
96/32
32na Ø
300/100
100 na Ø
9 340/154
