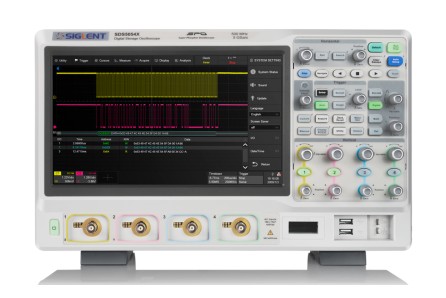

Siglent Technologies Oscyloskop SDS5000X, foto 1
Siglent Technologies Oscyloskop SDS5000X
<< do kategorii << poprzedni następny >>

Pliki do pobrania:

specyfikacja

344o:4744

Siglent Technologies Oscyloskop SDS5000X - opis

Opis:

Oscyloskopy SIGLENT Technologies seriiSDS5000X dostepne są w zakresach pasm 1 GHz, 500 MHz i 350 MHz, posiadają częstotlwość próbkowania rzędu 5 GSa/s, pamięć podręczną na próbki o długości 250 Mpts oraz wyswietlaja przebiegi z 4 kanałów analogowych wraz z możliwościa  wplatania sygnałów z 16 kanałów cyfrowych.

Seria SDS5000X wykorzystuje technologię SPO, dzięki której sygnał jest rejestrowany z szybkością do  110,000 wfm/s (w trybie normalnym oraz do 480,000 wfm/sw sekwencyjnyme). Ponadtko wyświetlacz posiada stopniowanie intensywnosci wyświetlania w 256 poziomach. Oscyloskop posiada również innowacyjny system cyfrowego wyzwalania z wysoką czułościa małym stopniem fluktuacji. Wyzwalanie obejmuje wiele trybów w tym wyzwalanie z magistrali szeregowej. Przyrząd pozwala na zapisywanie historii przebiegów, sekwencyjną akwizycję danych, funkcje szukania i nawigowania, ułatwiające rejestrację, zapis oraz analizę złożonych przebiegów. Seria SDS5000X wyróżnia się też ilością funkcji matematycznych i pomairowych, w opcji z 25MHz generatorem arbitralnym i dekoderem szeregowym.

Duży, pojemnościowy  wyświetlacz dotykowy o przekątnej 10.1’’,  wspierajacy wielodotykowe gesty dodatkowo ułatwia obsługę i korzystanie z wielu funkcji oscyloskopu. Dla wybranych, często używanych funkcji dostepne są dedykowane przyciski. Jest możliwość podłaczenia i korzystania w obsłudze z dodatkowej klawiatury i myszki.



Cechy:


•  pasma1 GHz, 500 MHz, 350 MHz z rzeczywistym próbkowaniem do 5 GSa/s

•  technologia SPO,

• współczynnik rejestracji przebiegów do  110,000 wfm/s (tryb normalny) oraz 480,000 wfm/s (w trybie sekwencyjnym)
• wsparcie stopniowania intensywnosci wyswietlania w  256 poziomach,
• długość zapisywanych rekordów do 250 Mpts
• cyfrowy trym wyzwalania,
• Inteligentny funkcje wyzwalania w trybach:  Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified oraz Video (wsparcie dla HDTV ).
•wyzwalanie z magistrali szeregowych ze wsparciem:  I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S i MIL-STD-1553B
• niski poziom szumu,  dostępne skale napięciowe od 0.5 mV/div do 10 V/div ,
• akwizycja sekwencyjna ,
• zapisywanie historii przebiegów, zapisywanie przebiegów o długości do  100,000 ramek
• 39 parametryzowanych funkcji pomiarowych, wsparcie dla statystyk z histogramem, pomiar bramkowany, pomiar matematyczny, historia pomiaru, pomiar z referencją,
• funkcje matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy),
• funkcje szukania i nawigowania,
• cyfrowy woltomierz,
• histogram przebiegu,
• szybkie, wspierane sprzętowo uśrednianie -  Eres (wzmocniona rozdzielczość)
• szybka, wzmacniana sprzętowo funkcja Mask Test, z narzędziem edycji Mask Editor, umożliwiającym edycję maski,
• 16 kanałów cyfrowych (w opcji) z maksymalną częstotliwością zapisu przebiegów 1.25 GSa/s, w rekordzie o długości 62.5 Mpts
• wbudowany generator arbitralny o pasmie 25MHz,
• duży wyświetlacz dotykowy o przekątnej 10.1” TFT-LCD o rozdzielczości 1024 * 600 ;  z funkcją multidotyku,
• wsparcie dla zewnętrznych urządzeń wskazujących  - mysz i klawiatura,
• 10 rodzajów indywidualnych przycisków funkcyjnych,
• dostępne interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, wyjście VGA,
• wbudowany WEBserver umożliwiajacy zdalną kontrolę z poziomu przeglądarki internetowej,
• możliwość sterowania komendami SCPI,
